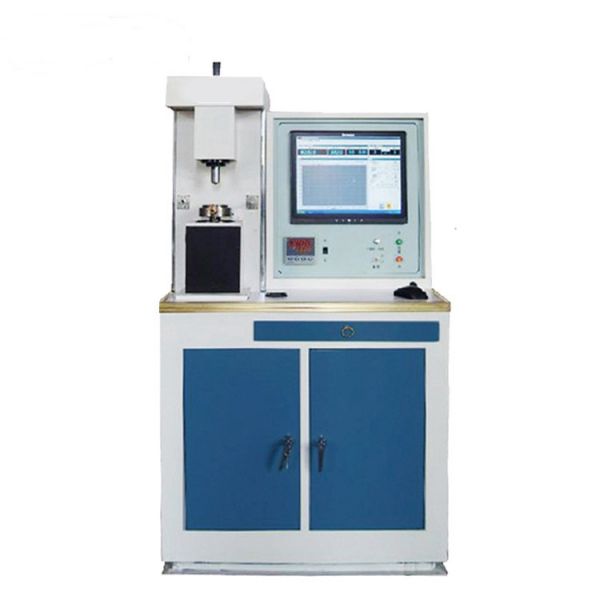

MRH高速環塊磨損試驗機

MRH高速環塊磨損試驗機

MRH高速環塊磨損試驗機結構特征及工作原理：

1、主軸驅動係統結構及工作原理

該MRH高速環塊磨損試驗機的標準配置摩擦副形式為一環和塊，試環裝於主軸前端，可隨主軸以一定的轉速旋轉。主軸通過圓弧齒形帶及從動帶輪、主動帶輪由三相異步電機驅動。電機由變頻調速器控製，其轉速在一定範圍內無級調節。

2、試驗油腔及溫度測量裝置

磨損試驗是在油腔內完成的。油腔腔體上麵為注油口，注油量可從隨機配帶的量杯中盛取，一般超過摩擦麵即可。試驗完畢後，可從下麵的放油嘴處將油液放出。常溫試驗時，腔體門是透明有機玻璃，可清晰看到裏麵的試驗情況。高溫試驗時，不鏽鋼腔體門上裝有加熱器用於加熱試驗油，裝於腔體下麵的鉑電阻傳感器用於測量試驗油溫，並通過溫控表實現溫度的自動閉環控製。

3、摩擦力測量裝置

當試環旋轉，並且試塊與試環之間有一定的壓力時，二者之間便會有摩擦力，此摩擦力通過頂杆作用在摩擦力傳感器上，再有係統采集處理，在控製麵板的摩擦力窗口上顯示。

4、試驗力杠杆及試驗力測量裝置

對試樣施加試驗力是通過直流電機及調速器進行閉環控製的。電機正轉時，壓縮彈簧通過鉸接支座，在1：3的施力杠杆左端產生一向下的力，該力通過試驗力傳感器和拉板將橫梁向下拉，試塊是裝在橫梁下部的，從而在試環與試塊之間產生壓力。試環與試塊之間的壓力，由試驗力傳感器測量，並在MRH高速環塊磨損試驗機控製麵板試驗力窗口上顯示出來，該試驗力可通過計算機控製係統進行預置、反饋，實現自動控製。

MRH高速環塊磨損試驗機規格參數：

◆試驗力：5000N；

◆主軸轉速範圍：100~1500r/min無級可調；

◆試驗力杠杆比：10:1；

◆摩擦力杆標尺刻度：0.5N/100mm；

◆試驗油溫度範圍：室溫~100℃；

◆試驗力施加速度：8.92~13.33N/s；

◆標準試環尺寸：ф49.22mmx13.06mm；

◆標準試塊尺寸：口13.32mmx19.05mm；

◆試驗機外形尺寸（長x寬x高）mm；

◆主機：1140mmx660mmx1620mm；

◆施力裝置：460mmx460mmx900mm。
